ถังบำบัดน้ำเสียรวม AQUA JOHKASOU รุ่น AC-SED

ถังบำบัดน้ำเสียรวม AQUA JOHKASOU รุ่น AC-SED

AQUA JOHKASOU รุ่น AC-SED ถังบำบัดน้ำเสียรวมสำเร็จรูปสำหรับน้ำเสียชุมชนและอาคารสาธารณะขนาดกลางถึงขนาดใหญ่

  • รองรับปริมาณน้ำเสีย 4-40 ลบ.ม./วัน
  • บำบัด 4 ส่วน: เกรอะ กรองไร้อากาศ กรองเติมอากาศ และตกตะกอน
  • มีระบบ Back Wash และสูบตะกอนส่วนเกินอัตโนมัติ
  • น้ำเข้าออกแบบ BOD ≤ 250 mg/l; น้ำออก BOD ≤ 20 mg/l

ดาวน์โหลดแคตตาล็อก AC-SED

หมวดหมู่:

คำอธิบาย

Community Wastewater Treatment Solution
AC-SED

AQUA JOHKASOU

ถังบำบัดน้ำเสียรวมสำเร็จรูปสำหรับน้ำเสียชุมชนและอาคารสาธารณะขนาดกลางถึงขนาดใหญ่ พร้อมระบบล้างย้อนตะกอน (Back Wash)

4-40 ลบ.ม./วันระบบ Back Washประหยัดพลังงานดูแลบำรุงรักษาง่าย

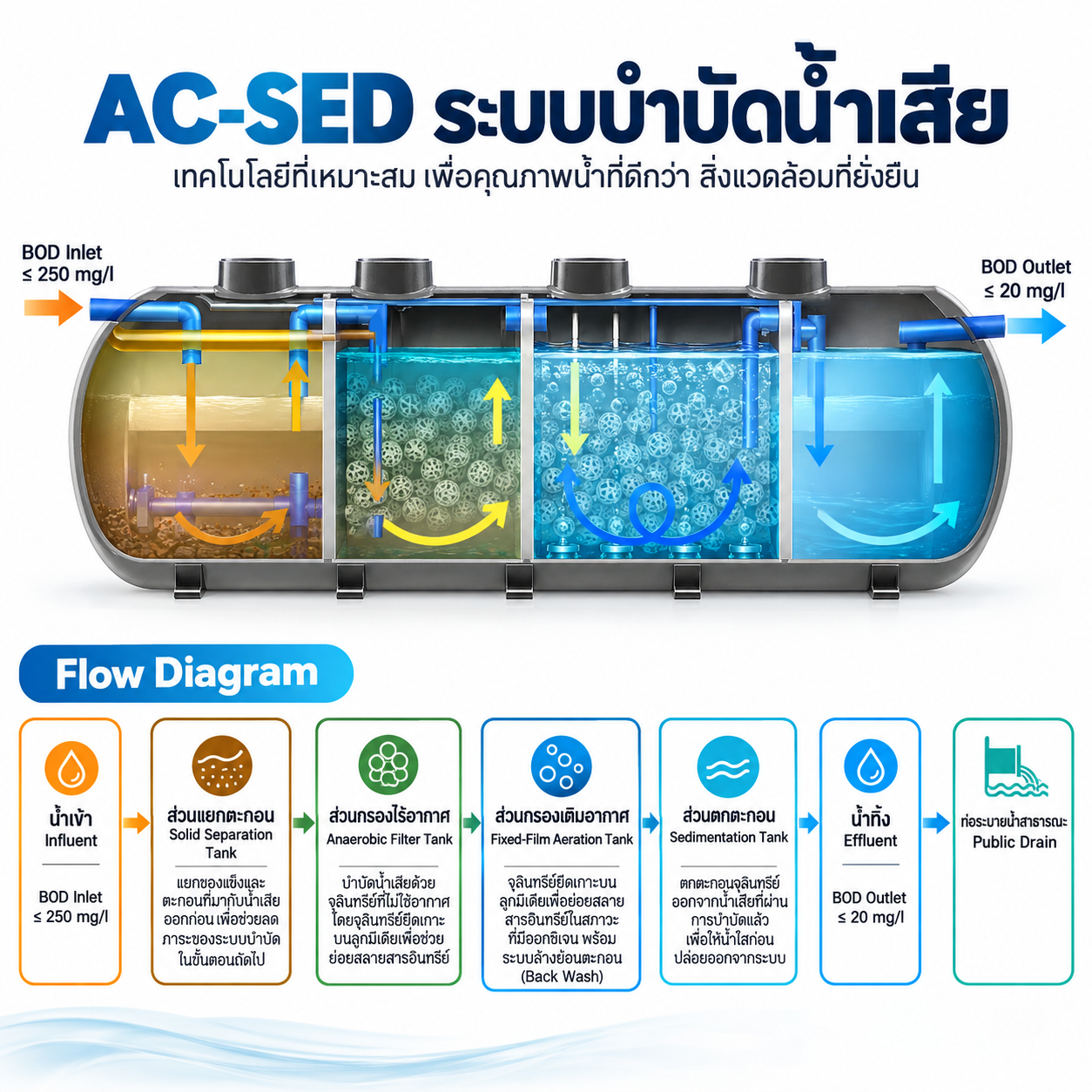

ถังบำบัดน้ำเสียรวม AQUA JOHKASOU รุ่น AC-SED แสดงระบบภายใน 4 ส่วน
บำบัดน้ำเสียชุมชนเหมาะกับอาคารพักอาศัย สำนักงาน โรงงาน โรงเรียน และมหาวิทยาลัย
ระบบบำบัด 4 ส่วนแยกกาก กรองไร้อากาศ เติมอากาศแบบตัวกลางยึดเกาะ และตกตะกอน
ล้างย้อนตะกอนระบบ Back Wash ช่วยดูแลตัวกลางและการเดินระบบ
สูบตะกอนอัตโนมัติควบคุมการสูบตะกอนส่วนเกินผ่านตู้ควบคุมและโซลินอยด์วาล์ว

Flow Diagram AC-SED จากเอกสารผู้ผลิต แสดงท่อ ตัวกลาง และเส้นทางน้ำ
Treatment process

บำบัดครบ 4 ขั้นตอนในถังเดียว

ส่วนเกรอะ · Solid Separation Tank
แยกตะกอนของแข็งออกจากน้ำเสีย เพื่อลดสารแขวนลอย ตะกอนหนัก และตะกอนเบาที่ปะปนมา
ส่วนกรองไร้อากาศ · Anaerobic Filter Tank
จุลินทรีย์ไม่ใช้อากาศที่ยึดเกาะบนตัวกลางพลาสติกย่อยสลายสารอินทรีย์ ก่อนส่งน้ำเข้าสู่ส่วนถัดไป
ส่วนกรองเติมอากาศ · Fixed-Film Aeration Tank
จุลินทรีย์ใช้อากาศบนตัวกลางพลาสติกบำบัดน้ำเสีย พร้อมเติมอากาศและระบบล้างย้อนตะกอน (Back Wash)
ส่วนตกตะกอน · Sedimentation Tank
แยกตะกอนจุลินทรีย์ออกจากน้ำที่ผ่านการบำบัดแล้ว ก่อนระบายออกสู่ท่อระบายน้ำสาธารณะ
เงื่อนไขออกแบบตามแคตตาล็อก: น้ำเข้า BOD ≤ 250 mg/l และน้ำออก BOD ≤ 20 mg/l
Capacity range

เลือกรุ่นให้เหมาะกับปริมาณน้ำเสีย

AC-04-SED ถึง AC-40-SED รองรับปริมาณน้ำเสีย 4-40 ลบ.ม./วัน

รุ่น น้ำเสีย (ลบ.ม./วัน) ปริมาตรใช้งาน (ลบ.ม.) D (ม.) W (ม.) H (ม.) L (ม.) Air Blower (ลิตร/นาที × จำนวน)
AC-04-SED 4 5.18 1.60 2.20 1.85 3.50 100 × 1
AC-05-SED 5 6.96 1.80 2.40 2.05 3.40 150 × 1
AC-07-SED 7 8.77 1.80 2.40 2.05 4.20 200 × 1
AC-08-SED 8 9.68 1.80 2.40 2.05 4.60 200 × 1
AC-10-SED 10 11.69 1.80 2.40 2.05 5.50 150 × 2
AC-12-SED 12 14.48 2.00 2.60 2.25 5.60 150 × 2
AC-15-SED 15 18.41 2.00 2.60 2.25 7.00 200 × 2
AC-20-SED 20 24.93 2.50 3.10 2.75 6.20 200 × 3
AC-25-SED 25 30.40 2.50 3.10 2.75 7.40 200 × 4
AC-30-SED 30 35.85 2.50 3.10 2.75 8.60 200 × 4
AC-35-SED 35 41.31 2.50 3.10 2.75 9.80 200 × 5
AC-40-SED 40 46.79 2.50 3.10 2.75 11.00 200 × 5
D = เส้นผ่านศูนย์กลางถัง · W = ความกว้าง · H = ความสูง · L = ความยาว อ้างอิงขนาดและปริมาตรจากเอกสารผู้ผลิต
Population guide

จำนวนผู้ใช้งานตามประเภทอาคาร

จำนวนผู้ใช้ตามอัตราน้ำเสียออกแบบในแคตตาล็อก หน่วย: คน

รุ่น อาคารพักอาศัย
200 ลิตร/คน/วัน		 สำนักงาน
80 ลิตร/คน/วัน		 โรงงาน ส้วมมีกราด
50 ลิตร/คน/วัน		 โรงงาน ส้วมมีโถโครก
80 ลิตร/คน/วัน		 โรงเรียน ส้วมมีกราด
50 ลิตร/คน/วัน		 โรงเรียน ส้วมมีโถโครก
80 ลิตร/คน/วัน		 มหาวิทยาลัย
80 ลิตร/คน/วัน
AC-04-SED 20 50 80 50 80 50 50
AC-05-SED 25 62 100 62 100 62 62
AC-07-SED 35 87 140 87 140 87 87
AC-08-SED 40 100 160 100 160 100 100
AC-10-SED 50 125 200 125 200 125 125
AC-12-SED 60 150 240 150 240 150 150
AC-15-SED 75 187 300 187 300 187 187
AC-20-SED 100 250 400 250 400 250 250
AC-25-SED 125 312 500 312 500 312 312
AC-30-SED 150 375 600 375 600 375 375
AC-35-SED 175 437 700 437 700 437 437
AC-40-SED 200 500 800 500 800 500 500
ควรให้ทีมวิศวกรตรวจสอบปริมาณและลักษณะน้ำเสียจริงของโครงการก่อนเลือกรุ่น
Technical specifications

รายละเอียดส่วนบำบัดและขนาดท่อ

รุ่น ST (ลบ.ม.) AF/T (ลบ.ม.) FFA/T (ลบ.ม.) SED/T (ลบ.ม.) ท่อลม (นิ้ว) ท่อ Back Wash (นิ้ว)
AC-04-SED 1.44 1.23 1.35 1.16 1 1
AC-05-SED 1.74 1.59 1.76 1.87 1 1
AC-07-SED 2.44 2.04 2.42 1.87 1 1
AC-08-SED 2.79 2.27 2.75 1.87 1 1
AC-10-SED 3.37 2.72 3.41 2.19 1 1
AC-12-SED 4.11 3.42 4.16 2.79 1 1
AC-15-SED 5.13 4.13 5.55 3.60 1½ 1½
AC-20-SED 6.92 5.50 6.74 5.77 1½ 1½
AC-25-SED 8.78 6.87 8.54 6.21 1½ 1½
AC-30-SED 10.18 8.24 10.78 6.65 1½ 1½
AC-35-SED 12.04 9.61 12.13 7.53 1½ 1½
AC-40-SED 13.90 10.99 13.93 7.97 1½ 1½
ST = ส่วนเกรอะ · AF/T = ส่วนกรองไร้อากาศ · FFA/T = ส่วนกรองเติมอากาศ · SED/T = ส่วนตกตะกอน
ท่อร่วมทุกรุ่น: น้ำเข้า-ออก 6 นิ้ว · ระบายอากาศ 3 นิ้ว · Air Lift ¾ นิ้ว · ท่อตะกอน 2 นิ้ว

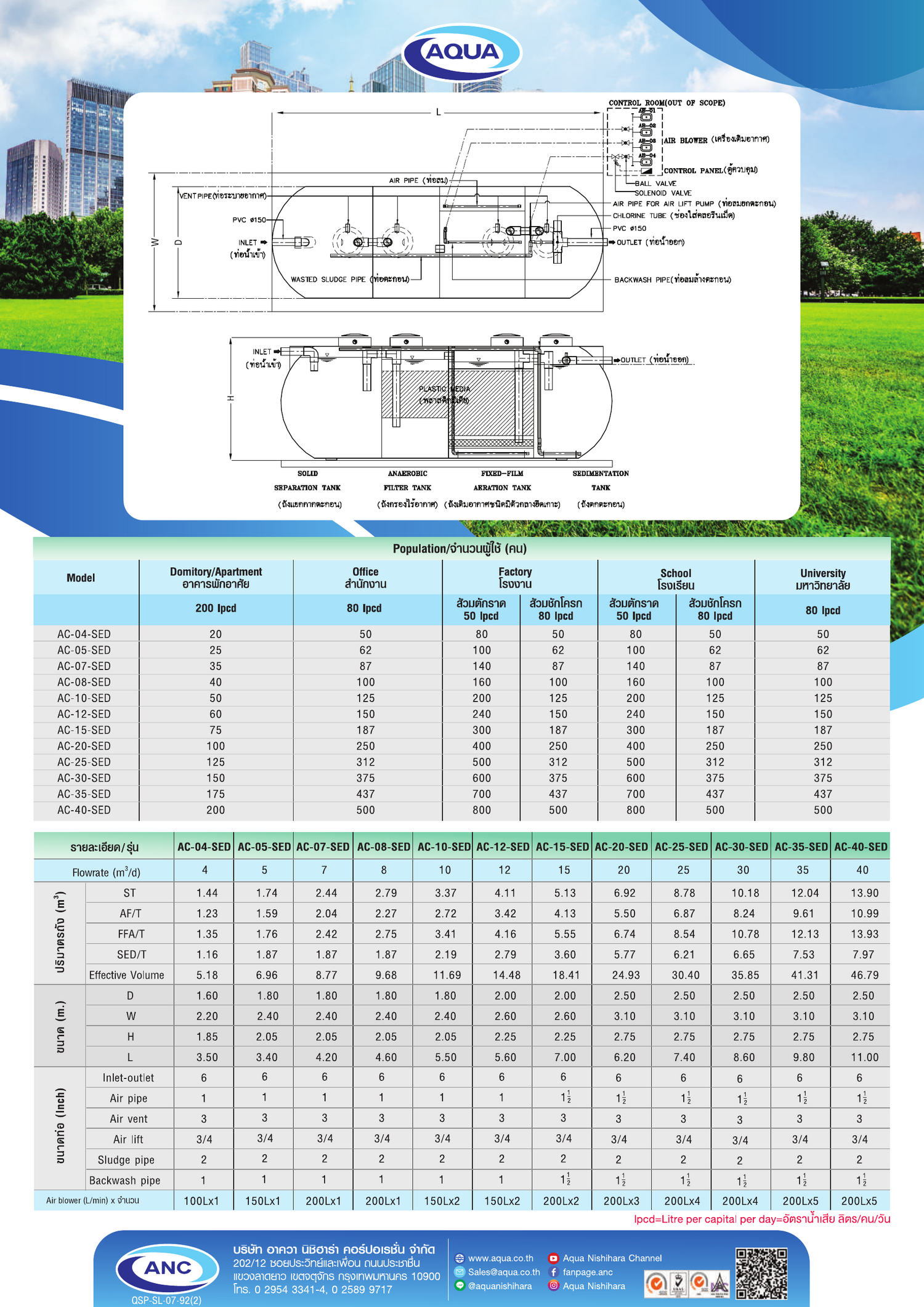

แบบแปลนระบบ AC-SED และตารางรายละเอียดจากแคตตาล็อกผู้ผลิต
System components

อุปกรณ์เพื่อประสิทธิภาพและการดูแลรักษา

ถังไฟเบอร์กลาส FRPแข็งแรง ทนทาน ไม่ใส่สารเติมแต่ง (Filler) ผลิตโดยบริษัท อาควา นิชิฮาร่า คอร์ปอเรชั่น จำกัด ตามมาตรฐาน ISO 9001
Plastic Mediaวัสดุ Polyethylene พื้นที่ผิว 102 และ 190 ตร.ม./ลบ.ม. สำหรับการยึดเกาะของจุลินทรีย์
Aqua Flexข้อต่ออ่อน Reinforce Natural Rubber ช่วยป้องกันท่อแตกจากการทรุดตัวที่ไม่เท่ากันของพื้นดินและโครงสร้างอาคาร
ฝาถัง ABSผลิตตามหลักวิศวกรรม แข็งแรง ทนทาน เปิด-ปิดสะดวก และง่ายต่อการดูแลรักษา
Air Blowerเครื่องเติมอากาศประสิทธิภาพสูง ประหยัดพลังงาน เสียงเงียบ 40-50 dB(A)/m และทำงานต่อเนื่องมากกว่า 20,000 ชั่วโมงตามแคตตาล็อก พร้อมการดูแลรักษาที่สะดวก
Control Panelตู้ควบคุม 2 ชั้นแบบ Outdoor Type ควบคุมการสูบตะกอนอัตโนมัติผ่านชุดโซลินอยด์วาล์ว

วางระบบบำบัดน้ำเสียให้เหมาะกับโครงการ

ปรึกษาทีม AQUA เพื่อเลือกรุ่นตามจำนวนผู้ใช้งาน ปริมาณน้ำเสีย และพื้นที่ติดตั้ง

ดาวน์โหลดแคตตาล็อกปรึกษาทีม AQUA
